Главне технолошке карактеристике

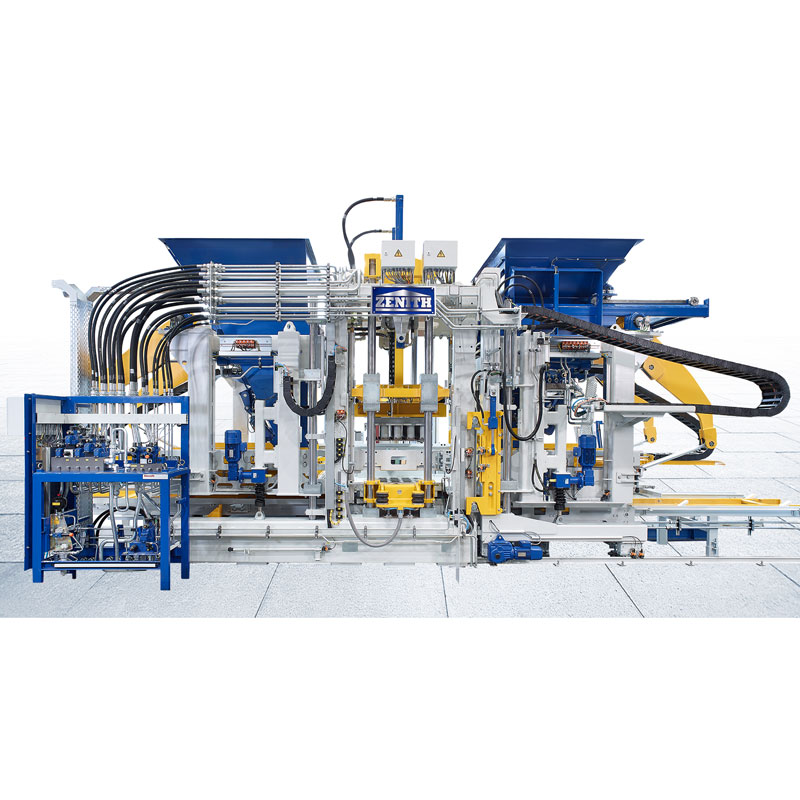

1) Можете бити сигурни да ћете купити Зенитх 1500 машину за израду блокова са једном палетом из наше фабрике. Висококвалитетни серво систем сабијања под називом Ултра-Динамиц означава веома високу сабијање и екстремну динамику. Стога гарантује брзу и ефикасну производњу производа врхунског квалитета. Посебно за производе велике запремине, као и за врхунске производе, који се производе са пред- и међувибрацијом, овај вибрациони систем пружа многе предности. Систем ради без уљне купке подржавајући еколошки прихватљиву производњу која не захтева много одржавања.
2) Употреба вијчаних спојница за вибрациони сто, попречну греду мотора и бочне делове оквира је посебна карактеристика ове машине за прављење блокова са једном палетом Зенитх 1500. Јединствен је на тржишту јер се може прилагодити условима производње купаца. Конструкција са завртњима такође обезбеђује отпорне везе и одличну стабилност.

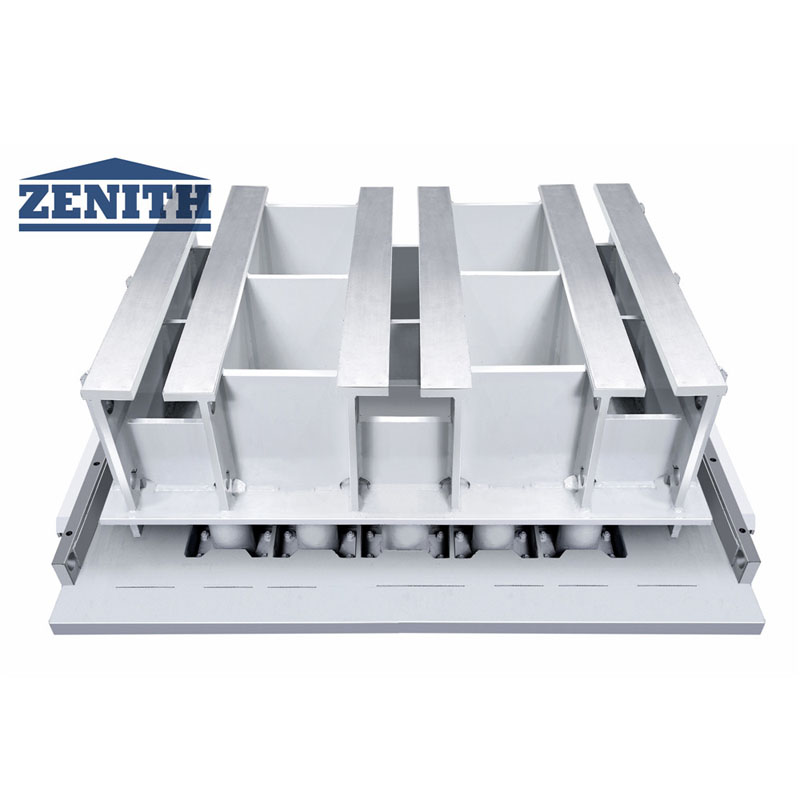

3) Пнеуматски уређај за стезање калупа омогућава лаку промену калупа. Калуп се поставља без даљих причвршћивања-нпр. вијци на држачу калупа. Фиксира се пнеуматским стезним полугама. Оптимални резултати вибрација и дужи век трајања калупа се постижу захваљујући индивидуалним подешавањима пред- и главне вибрације. Уређај за стезање калупа сада се може прилагодити системима за причвршћивање калупа других произвођача машина и калупа.
4) Развијена је нова траверза за Зенитх 1500 машину за израду блокова са једном палетом која омогућава појединачно уклањање стубова са стране. Ова нова функција штеди много времена током радова на одржавању и замена се може обавити много безбедније и са мање напора. Целокупна геометрија овог склопа укључујући стубове је идентична претходној машини ЗЕНИТХ 1500. Могуће је накнадно уградити ову нову траверзу на постојеће машине.

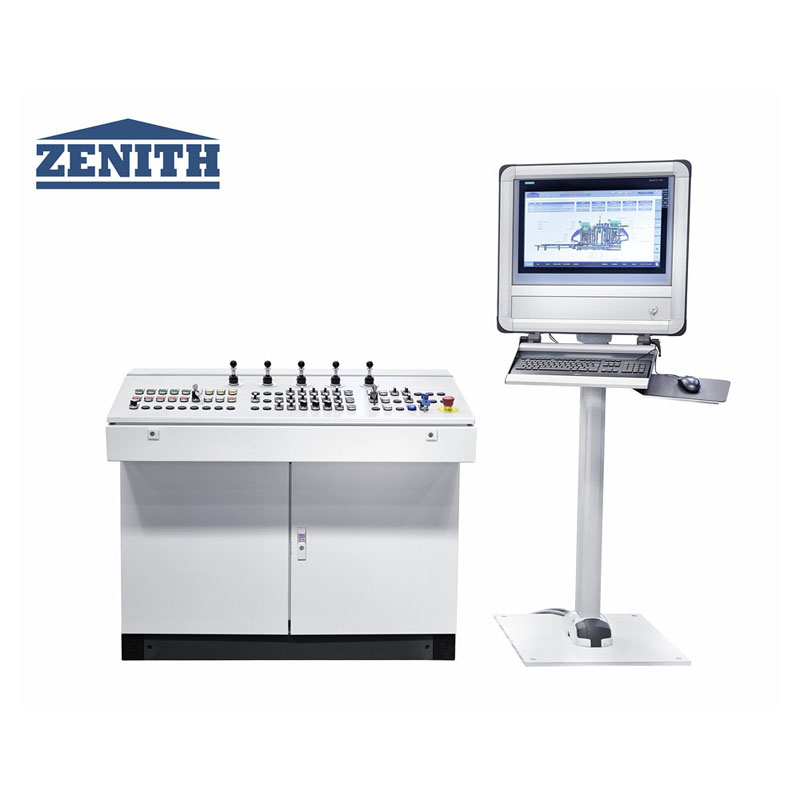

5) 5) Самообјашњавајући и интуитивни концепт визуелизације гарантује лако учење рада машине. Нови дијагностички дизајн подржава оператере у избору најбољих подешавања. Решавање проблема који одузима много времена више није потребно, а застоји у производњи су сведени на минимум. Користећи најновију технологију базе података, све информације могу бити снимљене, процењене и ускладиштене. Ови подаци су доступни свуда захваљујући комплетном умрежавању постројења.
Технички подаци
Основна конфигурација машине за израду једног блока Зенитх 1500 | |
Макс. величина плоче | 1.400 мм к 1.200 мм к 14 мм |
Подручје калупа | Према цртежу распореда калупа |
Величина производа | 50мм-500мм |
Технички параметри аутоматског аутомобила син | |
Макс. носивост | 15кг |
Макс. носивост по сталку за уметање | Као дизајн |
Максимални капацитет оптерећења на свака два слоја носача за уметање | Као дизајн |
Унутрашња ширина потпорног носача | 1,060мм |
Слојеви носача за уметање | Дизајниран као шема |
Удаљеност носача за уметање | Као дизајн |
Покретна снага мајчиног аутомобила | ВЕЛЛ 11КВ |
Висина производа | |
Макс. висина | 500мм |
Мин. висина | 30мм |
Висина слагања | |
Макс. Висина слагања (укључујући палету) | 1.800 мм |
Макс. Производни простор (у оквиру производње стандардне величине) | 1.350* 1.050 мм |
Величина палете (стандардна) | 1.400*1.100 мм |
Дебљина челичне плоче | 14мм |
Запремина силоса основног материјала | |
Искључујући силос за пигменте | 1,500Л |
Висина машине | |
Искључујући уређај за пигменте | 35Т |
Транспортер за палете | 1.6Т |
Хидраулични уређај | 3.2Т |
Величина машине | |
Макс. укупна дужина | 8,250мм |
Макс. укупна висина | 4,650мм |
Макс. укупна ширина | 3,150мм |
Технички параметри машине/потрошња енергије | |
Вибрациони систем | Серво вибрациони систем |
Вибрациони сто | Максимум: 175КН, 60ХЗ |
Врхунска вибрација | Максимално: 32КН |

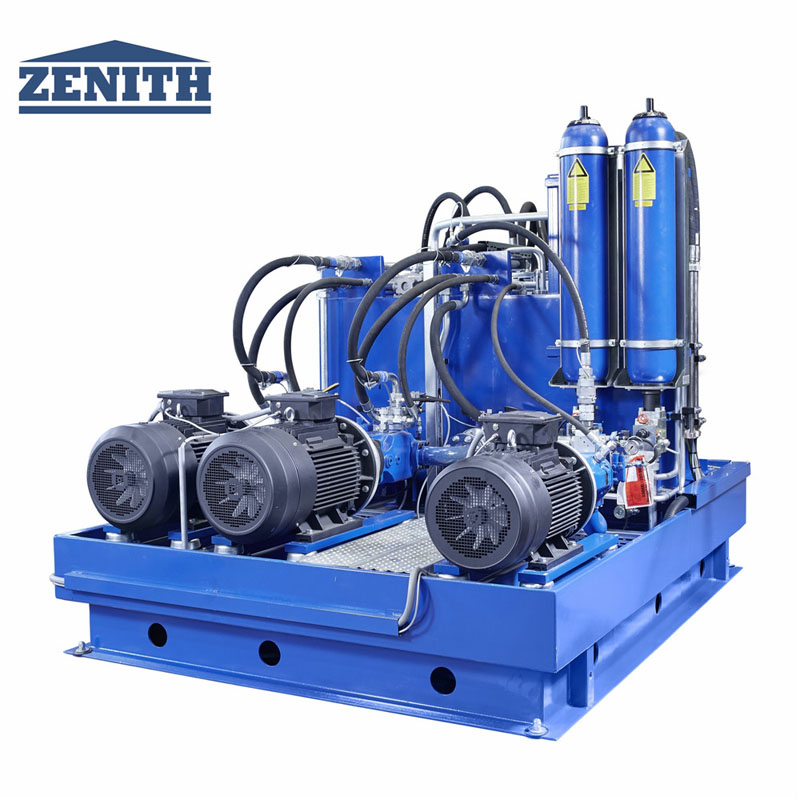

Хидраулични притисак | |
Укупан проток | 540Л/мин |
Радни притисак | 180 бара |
Макс. моћ | 140 КВ |

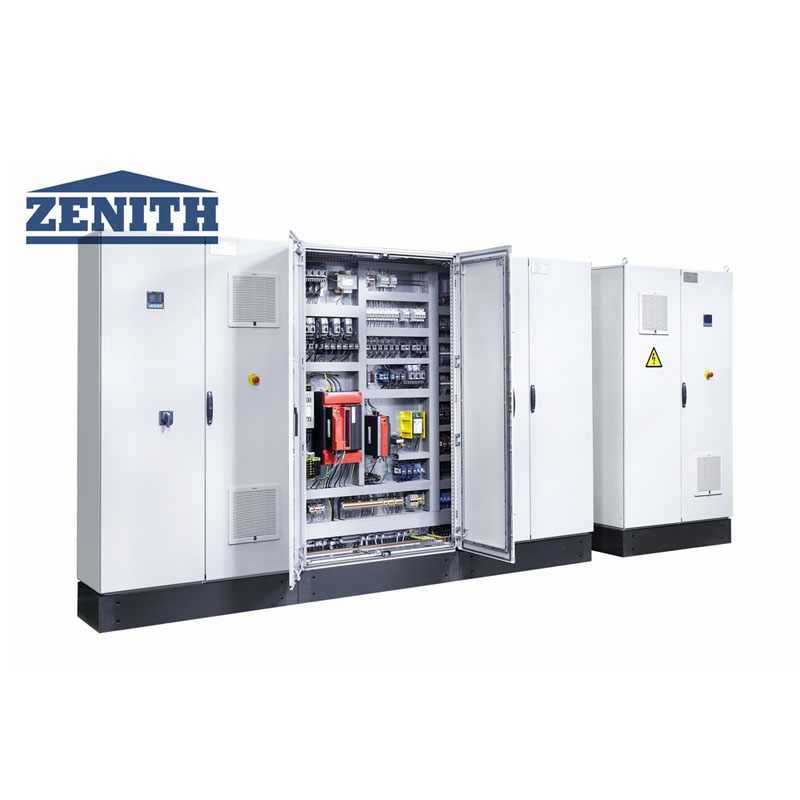

Контролни систем | Сиеменс С7-1500, конзола са екраном осетљивим на додир |
Производни капацитет
Тип блока | Димензија (мм) | Слике | Количина/циклус | Цицле Тиме | Производни капацитет (по 8х) |
Холлов Блоцк | 400*200*200 | 15 | 15с | 28.800 ком | |
Рецтангулар Павер | 200*100*30 | 60 | 14с | 2,419м2 | |
Правоугаони финишер (без фацемик-а) | 200*100*80 | 60 | 115 | 3,110м2 | |
Цурстоне | 150*1000*300 | 6 | 20с | 8,640 ком |
